產品名稱： 羅托克系列IQM/IML直行程電動執行機構
發布日期： 2018-12-20
點擊數： 6185
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情

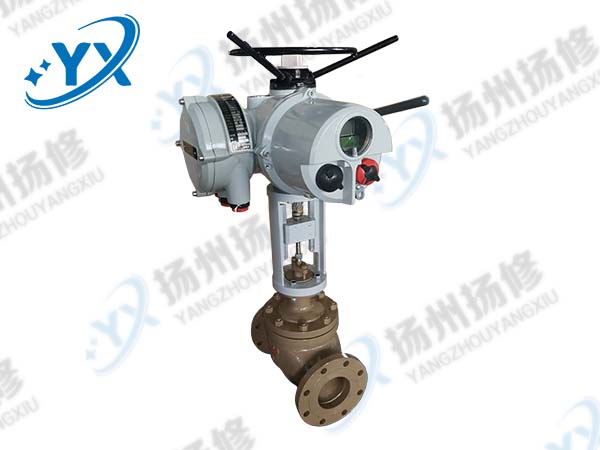

直行程智能型電動執行機構（電動頭）是在IM 多轉式智能型電動執行機構的基礎上，附加梯形螺母絲桿、法蘭支架和調節行程機構組合而成。將多回轉的轉矩和轉速轉變成直線運動的行程和出軸推力，與閥門配套，組成執行單元。
應用于電站、石油、鋼鐵、化工、輸油管道、污水處理等自動控制系統中，既能滿足頻繁調節控制，又能滿足斷續控制的要求。適用于直接帶動啟閉件做直線運動的閥門（調節閥）。
本產品執行的標準代號及名稱： Q/ZTK 01-2008《智能型電動執行機構》
1、智能型電動執行機構的主要特點： ＊ 采用大規模的數字集成芯片，功能強大，精度等級高。 ＊ 機電一體化設計，體積小，重量輕。 ＊ 采用專業的壓力傳感器測量輸出軸的力矩值，因此提高了力矩測量值的準確度，誤差率≤5%并可動態監視、顯示過力矩、堵轉可報警。
＊ 位移傳感器采用霍爾傳感器，并對脈沖信號數字量化處理，因此閥門定位精度的基本誤差為1級精度。 ＊ 執行機構的功能、參數設置、調試和現場電動操作都通過手持式紅外線遙控器進行設定，毋需打開箱蓋。 ＊ 全中文及字符顯示，菜單式操作，直觀明了，易學、易懂、易操作。
2、智能型電動執行機構的功能：
＊ 行程限位保護功能
＊ 力矩限位保護功能
＊ 狀態指示觸點功能
1) 中途限位
2) 執行器正在打開
3) 執行器正關閉
4) 執行器正在運行
5) 就地停止
6) 就地控制
7) 遠程控制
8) 開閥聯鎖
9) 關閥聯鎖
10) 手輪操作中
11) 開閥力矩跳斷
12) 關閥力矩跳斷
13) 行程中力矩跳斷
＊ 閥門報警功能
1) 過力矩報警功能 a、關方向過力矩 b、開方向過力矩 2) 堵轉報警功能 a、關方向堵轉 b、開方向堵轉
＊ 控制報警功能 1) 緊急事件 (ESD) 報警保護 2) 斷信號保護
＊ 執行機構報警功能 1) 電機過熱保護
2) 控制箱過熱保護
3) 電池電量低保護
4) 內電源故障保護
5) 電源缺相、掉相保護
6) 內部系統故障保護
7) 當前閥位信號掉失保護
8)就地接線故障報警
＊ 瞬時反向保護功能 ＊ 就地控制點動／自保持選擇功能 ＊ 觸點方式選擇功能 ＊ 外部聯鎖保護功能 ＊ 條件控制保護功能 ＊ 兩線控制保護功能 ＊ 力矩旁路保護功能 ＊ ESD超越保護功能 ＊ 中斷設置功 ＊ 附加指示觸點功能 ＊ 遙控器設定功能 ＊ 執行機構顯示功能 ＊ 三相電源相序自動判別功能
